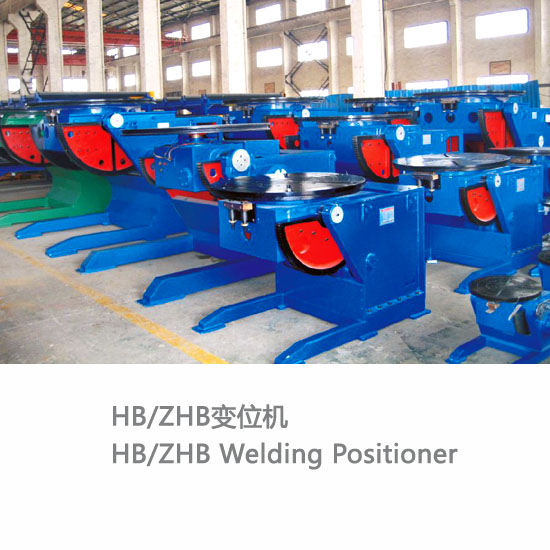

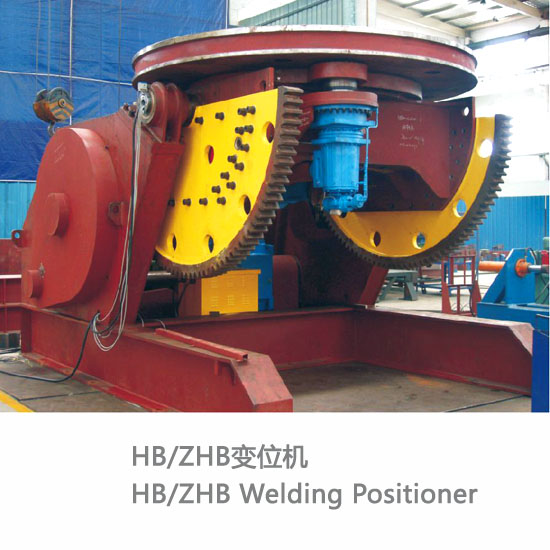

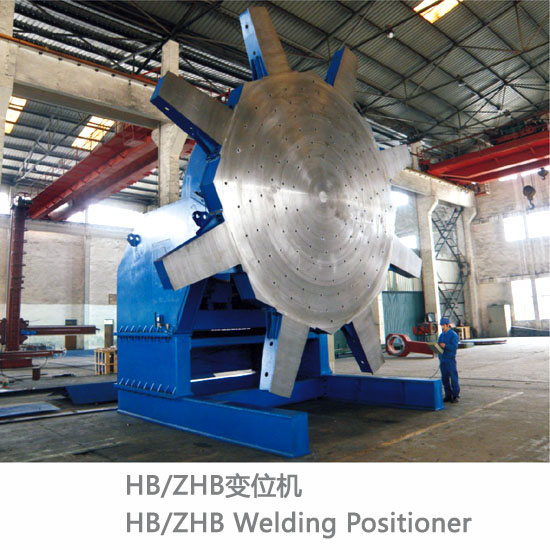

焊接變位機有側傾式、升降式、頭尾升降回轉式、水平回轉式、雙回轉式等多種形式，通過工作臺的升降、回轉、翻轉使工件焊接或裝配，可與焊接操作機、機器人等配套組成自動焊接專機。可根據客戶不同類型工件，設計定制各種特殊變位機。
主要技術參數
|
型號
|
HB3
|
HB6
|
HB12
|
HB20
|
HB30
|
HB50
|
HB80
|
HB100
|
HB150
|
HB200
|
HB300
|
HB500
|
|
額定承重
|
300
|
600
|
1200
|
2000
|
3000
|
5000
|
8000
|
10000
|
15000
|
20000
|
30000
|
50000
|
|
回轉速度
|
0.2-2
|
.01-1.1
|
0.1-1.1
|
0.09-0.9
|
0.08-0.8
|
0.07-0.7
|
0.06-0.6
|
0.06-0.6
|
0.05-0.5
|
0.05-0.5
|
0.04-0.4
|
0.04-0.4
|
|
翻轉速度
|
≈0.9
|
≈0.8
|
≈0.5
|
≈0.4
|
≈0.3
|
≈0.15
|
≈0.15
|
≈0.14
|
≈0.14
|
≈0.14
|
≈0.1
|
≈0.1
|
|
工作臺直徑
|
￠600
|
￠800
|
￠1000
|
￠1200
|
￠1400
|
￠1600
|
￠2000
|
￠2000
|
￠2200
|
￠2500
|
￠3000
|
￠4000
|
|
最大偏心距
|
150
|
150
|
200
|
250
|
250
|
250
|
200
|
200
|
200
|
200
|
200
|
200
|
|
最大重心距
|
200
|
250
|
250
|
300
|
400
|
400
|
400
|
630
|
630
|
630
|
630
|
800
|
|
工作臺翻轉角度
|
0-120°
|
|
回轉電機功率
|
0.37
|
0.37
|
0.75
|
1.1
|
1.5
|
2.2
|
2.2
|
3
|
4
|
5.5
|
7.5
|
11
|
|
翻轉電機功率
|
0.37
|
0.55
|
1.1
|
1.5
|
2.2
|
3
|
4
|
4
|
5.5
|
7.5
|
11
|
18.5
|
|
90°時回轉直徑
|
≤1000
|
≤1500
|
≤1570
|
≤1900
|
≤2300
|
≤2600
|
≤3000
|
≤3100
|
≤3400
|
≤3400
|
≤4200
|
≤5700
|
|
調速方式
|
變頻無極調速
|
